Avant-propos
Le système de gestion de batterie (BMS) joue un rôle crucial dans la batterie, non seulement en surveillant l'état des batteries, mais en garantissant également les performances et la durée de vie de chaque cellule individuelle de la batterie grâce à un contrôle équilibré de la charge et de la décharge. Cet article approfondira le principe de fonctionnement, la stratégie de mise en œuvre et l'importance de la méthode de contrôle de décharge de charge équilibrée BMS, afin de fournir une référence pour le fonctionnement sûr et efficace des packs de batteries.
1. Principe de gestion équilibrée
La fonction de gestion d'équilibrage du BMS est obtenue en insérant des circuits d'équilibrage dans le bloc de batterie. Le circuit d'équilibrage peut ajuster la charge entre les batteries pour maintenir l'état de chaque batterie cohérent. Cela comprend principalement deux aspects de la gestion :
Equilibrage dynamique :Pendant le processus de charge et de décharge, l'équilibrage est obtenu en déchargeant les batteries les plus chargées du bloc-batterie vers les batteries les moins chargées. Ceci est généralement réalisé grâce à l'algorithme de contrôle du BMS, qui juge et contrôle en fonction de l'état de chaque batterie.
Equilibrage statique :Lorsque la batterie est complètement chargée, un circuit d'équilibrage est utilisé pour disperser la charge de la batterie la plus chargée vers d'autres batteries afin de maintenir l'équilibre de charge entre les batteries. L'équilibre statique est généralement réalisé lorsque la batterie arrête de se charger ou de se décharger pendant une longue période.
2. Processus de gestion équilibré
Le processus de gestion équilibrée comprend généralement les étapes suivantes :
Détection de l'état de la batterie :BMS surveille d'abord chaque batterie du bloc-batterie pour obtenir des paramètres clés tels que la tension, la température et la capacité restante (SOC). C’est la base d’une gestion équilibrée.
Juger les conditions d’équilibre :Sur la base des résultats de surveillance de l'état de la batterie, BMS déterminera si une gestion de l'équilibre est nécessaire. Ceci est généralement basé sur des conditions d'équilibre prédéfinies, telles que les différences de tension entre les cellules individuelles, les différences de température, etc.
Contrôle du solde :Si la gestion de l'équilibre est requise, BMS choisira la méthode d'équilibre dynamique ou d'équilibre statique en fonction de la situation spécifique et atteindra l'équilibre en contrôlant le circuit d'équilibre. Cela inclut le contrôle de l'activation/désactivation des interrupteurs, le réglage du courant d'équilibrage, etc.
Suivi de l'effet d'équilibre :Pendant le processus d'équilibrage, BMS surveillera en permanence l'état de chaque batterie pour garantir que l'effet d'équilibrage répond aux attentes. Cela inclut la surveillance des changements de paramètres tels que la tension et la température des batteries individuelles.
Gestion de l’équilibre final :Une fois que l'équilibre atteint le niveau attendu, BMS arrêtera la gestion de l'équilibre et attendra que la prochaine condition d'équilibre soit remplie avant de reprendre l'équilibre.
3. Méthode de contrôle de gestion équilibrée
Dans une gestion équilibrée, BMS choisira la méthode de contrôle appropriée en fonction de circonstances spécifiques. Cela comprend :
Stratégie d'équilibre basée sur la tension externe :utilisez toujours la tension externe de la batterie comme critère pour juger de la cohérence de la batterie, prenez des mesures de réduction de tension et de décharge pour les batteries avec une tension plus élevée, et utilisez un équilibre de charge et d'augmentation de tension pour les batteries avec une tension plus basse. Cette méthode est relativement simple à mettre en œuvre, mais peut être affectée par des paramètres internes de la batterie.
Stratégie d'équilibrage basée sur la capacité :utiliser le taux d'utilisation de la capacité interne de la batterie comme critère d'évaluation de la cohérence globale du bloc-batterie, et atteindre le taux d'utilisation de la capacité maximale du bloc-batterie par équilibrage. Cette approche permet d'obtenir une utilisation maximale de la capacité, mais elle n'est pas adaptée à un contrôle équilibré dans des conditions dynamiques.
Stratégie d'équilibre basée sur la charge restante (SOC) :Le SOC de chaque batterie est utilisé comme étalon de mesure de la balance. Étant donné que les propriétés du SOC et de la capacité sont similaires, une stratégie de contrôle de l'équilibre basée sur le SOC peut également améliorer dans une certaine mesure le taux d'utilisation global de la capacité de la batterie. Cette méthode nécessite uniquement de mesurer le SOC de la batterie et ne prend pas en compte la capacité des cellules individuelles, ce qui la rend plus pratique.
Les méthodes de contrôle de charge et de décharge équilibrées du BMS (Battery Management System) sont principalement divisées en deux types : l'équilibrage actif et l'équilibrage passif. Ces deux méthodes ont chacune leurs propres caractéristiques et scénarios applicables.
Équilibre passif (équilibre de dissipation d'énergie)

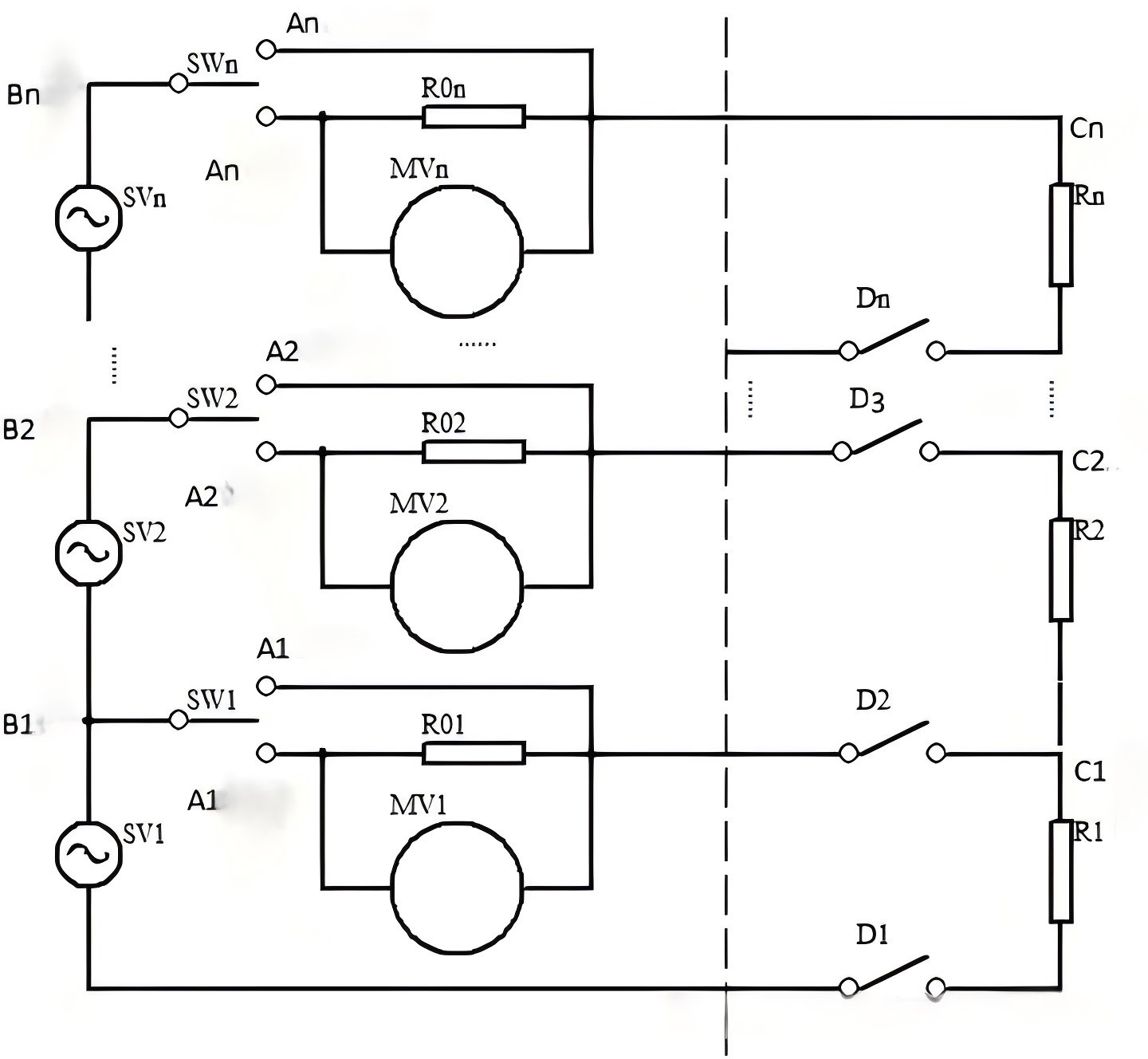

Principe:Connectez une résistance en parallèle à chaque cellule de la batterie. Lorsqu'une cellule de batterie est déjà complètement chargée à l'avance et doit continuer à charger d'autres batteries, elle est déchargée en connectant des résistances pour dissiper l'énergie excédentaire.
Avantages :Structure de circuit simple et faible coût.
Inconvénients :Faible taux d'utilisation d'énergie et dissipation thermique accrue du module.
Méthode de mise en œuvre :La méthode couramment utilisée est un algorithme d'équilibrage basé sur la résistance, qui décharge les batteries avec une tension plus élevée par décharge par résistance, libérant ainsi de l'électricité sous forme de chaleur pour atteindre l'équilibre de tension de l'ensemble du groupe.
Équilibre actif (équilibre de transfert d'énergie)
Principe:Transférez l'énergie d'une batterie complètement chargée vers d'autres batteries grâce à la conception de circuits pour obtenir un état équilibré entre chaque batterie.
Avantages :Efficacité d'utilisation de l'énergie plus élevée, ce qui permet de mieux atteindre l'équilibre énergétique au sein de la batterie.
Inconvénients :La structure et le coût du circuit sont relativement plus élevés.
Méthode de mise en œuvre :

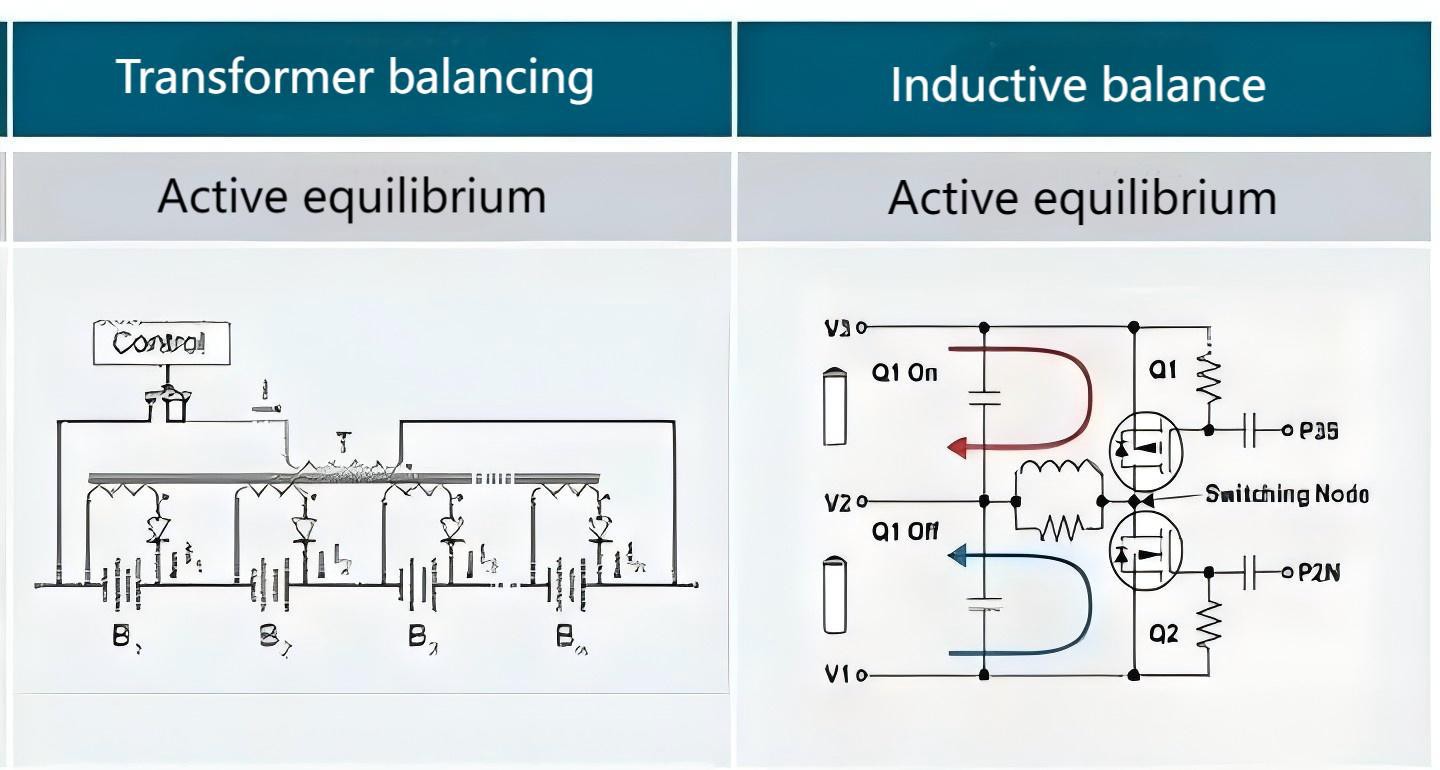

Algorithme d'équilibrage inductif :L'inductance est utilisée comme composant de stockage d'énergie pour transférer de l'énergie en contrôlant l'activation/la désactivation des interrupteurs.

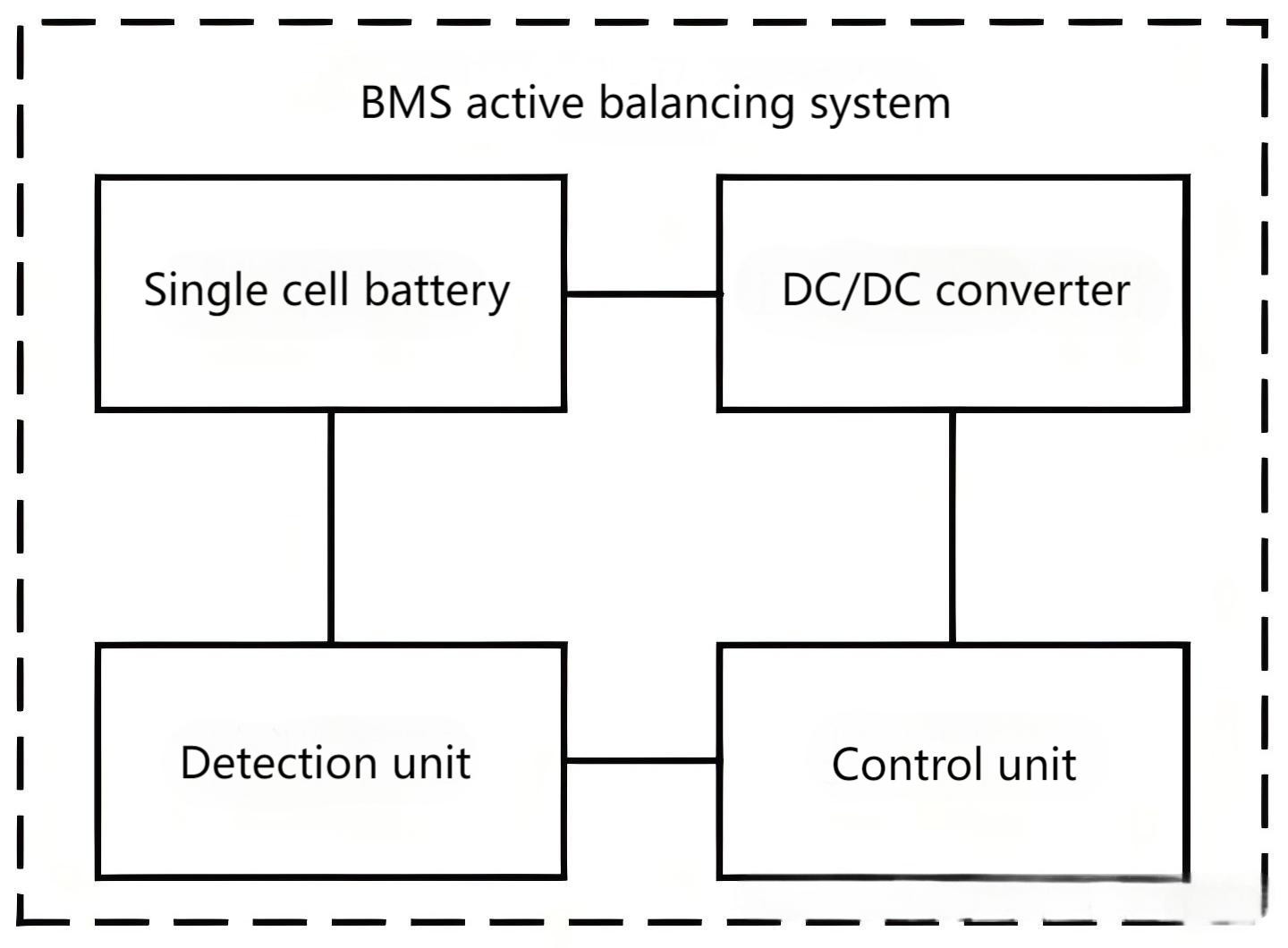

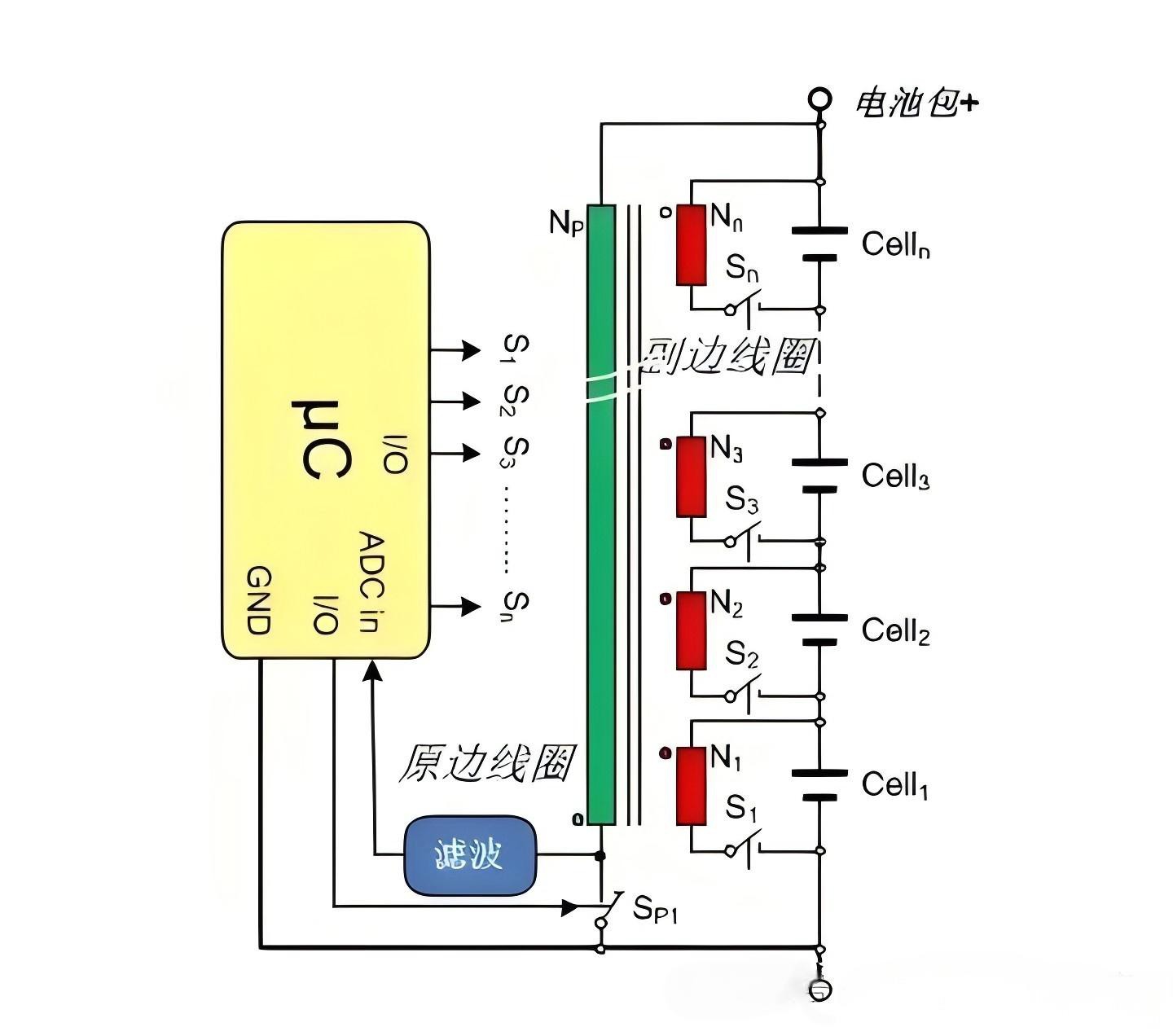

Algorithme d'équilibrage bidirectionnel DC-DC :En utilisant un convertisseur DC-DC bidirectionnel pour transférer l'énergie d'une batterie complètement chargée vers d'autres batteries, ce convertisseur peut atteindre des tensions d'entrée et de sortie réglables, réalisant ainsi un transfert d'énergie vers chaque batterie du bloc-batterie.
Algorithme d'équilibrage basé sur un condensateur :Les condensateurs sont utilisés comme composants de stockage d'énergie pour transférer de l'énergie en contrôlant la marche/arrêt des interrupteurs.
Equilibrage actif rechargeable :Chaque unité de surveillance de batterie est équipée d'un module d'alimentation DC/DC, qui charge séparément l'unité de batterie avec la tension la plus basse en mode de charge flottante pour augmenter sa capacité de charge et éviter une sous-charge des batteries peu performantes.
En résumé, le contrôle équilibré de la charge et de la décharge du BMS est un élément indispensable de la gestion de la batterie. Selon le scénario d'application et les exigences, une méthode d'équilibrage appropriée peut être sélectionnée. La méthode de l’équilibre passif convient aux scénarios sensibles aux coûts avec de faibles exigences en matière d’efficacité énergétique ; La méthode d'équilibrage actif convient aux scénarios qui nécessitent une efficacité d'utilisation énergétique et des performances de batterie élevées. Dans les applications pratiques, il est nécessaire de prendre en compte et d'optimiser de manière globale des facteurs tels que les caractéristiques de la batterie, l'environnement d'utilisation et les besoins de l'utilisateur.
4. La nécessité d'un contrôle équilibré de la charge et de la décharge du BMS
Dans une batterie, en raison des différences dans les performances des cellules individuelles, des changements dans l'environnement de travail et des différences dans les habitudes d'utilisation, il existe souvent des différences dans l'état de charge et de décharge de chaque cellule individuelle. Si elles ne sont pas contrôlées, ces différences s’accumuleront progressivement, entraînant une surcharge ou une décharge excessive de certaines batteries, ce qui affectera à son tour les performances et la durée de vie de l’ensemble de la batterie. Par conséquent, le contrôle équilibré de la charge et de la décharge du BMS est particulièrement important.
5. Le principe de fonctionnement du contrôle équilibré de charge et de décharge BMS

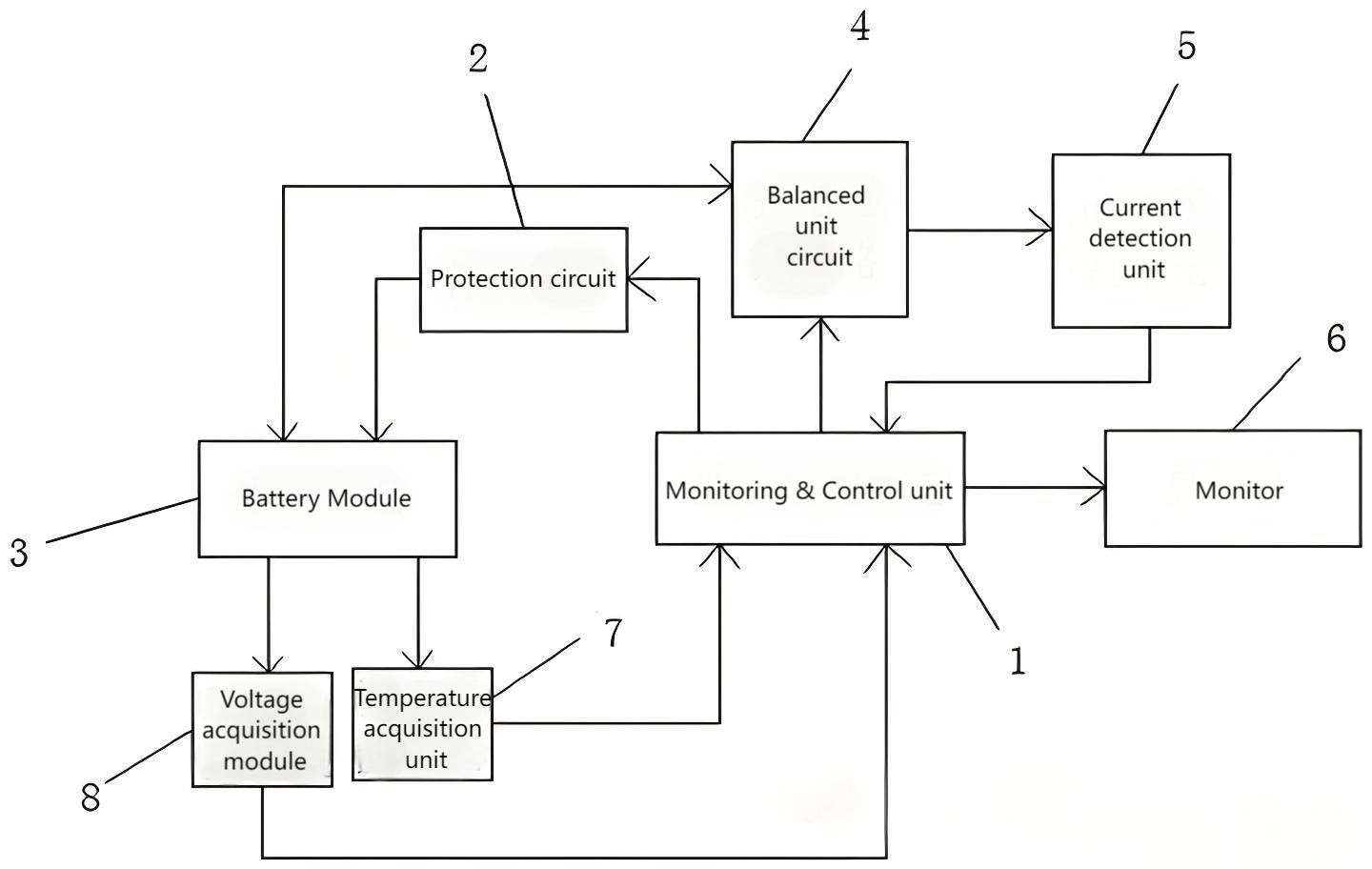

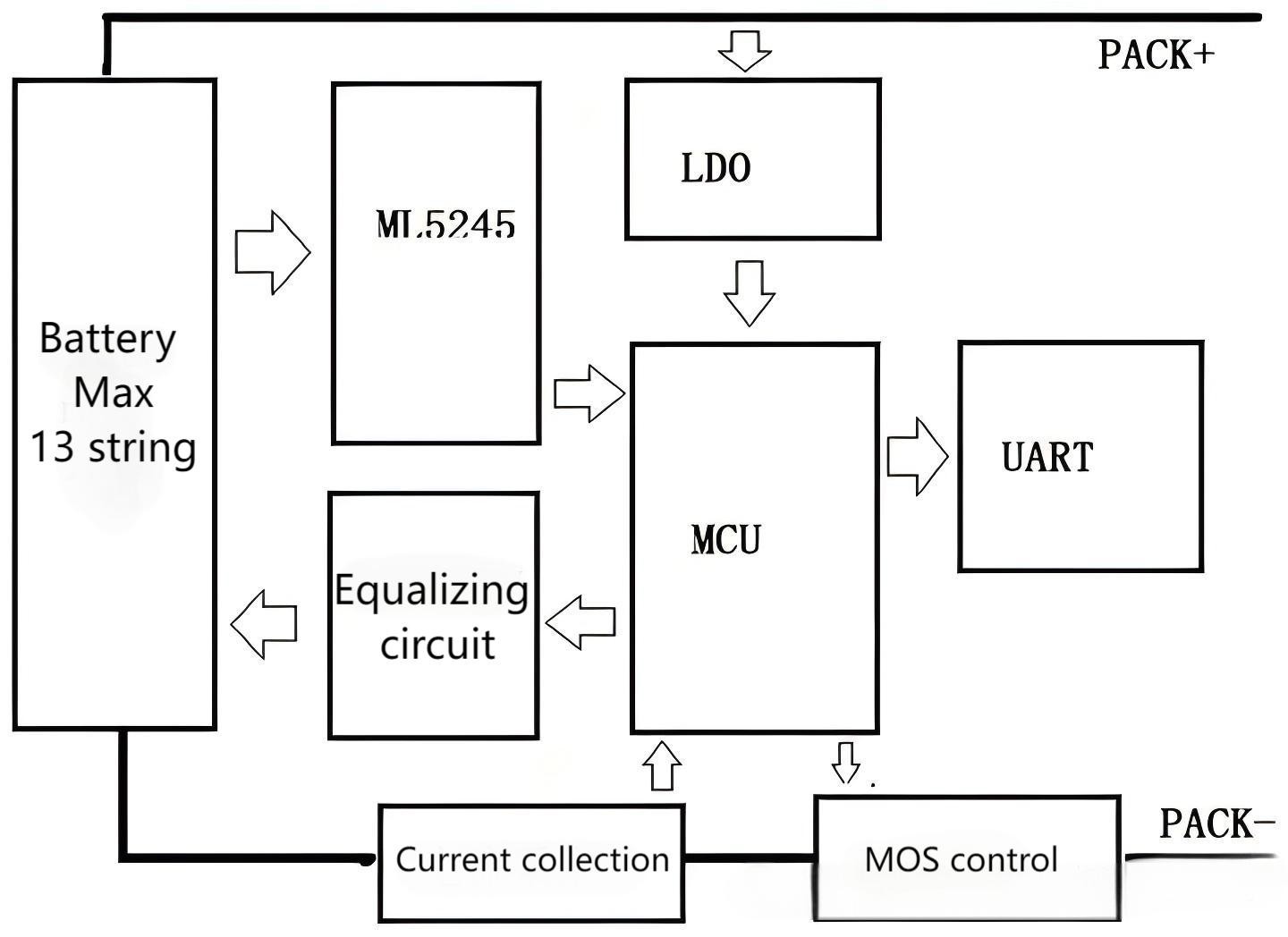

Le principe de fonctionnement du contrôle équilibré de charge et de décharge BMS est principalement basé sur la surveillance en temps réel de paramètres tels que la tension, le courant et la température de chaque batterie individuelle dans le pack de batteries. En collectant et en analysant ces données en temps réel, BMS peut déterminer l'état de charge et de décharge de chaque batterie individuelle et adopter les stratégies de contrôle d'équilibrage correspondantes en conséquence.
5.1 Principe de fonctionnement de l'équilibrage actif
Suivi et jugement :
BMS surveille la tension, le courant, la température et d'autres paramètres de chaque batterie en temps réel.
Déterminez si l'équilibrage actif doit être initié en fonction de conditions d'équilibrage prédéfinies (telles que les différences de tension entre les cellules individuelles, les différences de température, etc.).
Transfert d'énergie :
Lorsqu'un équilibrage est requis, le BMS active le circuit d'équilibrage actif.
En utilisant des composants de circuit tels que des convertisseurs DC-DC, des inductances, des condensateurs, etc., l'énergie est transférée d'une seule batterie vers d'autres batteries qui doivent être chargées.
Pendant le processus de transfert, BMS contrôlera avec précision la quantité et la vitesse du transfert en fonction de la situation réelle de chaque batterie.
Surveillance des effets :
Pendant le processus d'équilibrage, BMS surveille en permanence l'état de chaque batterie individuelle pour garantir l'efficacité et la sécurité du processus d'équilibrage.
Une fois l'objectif d'équilibre prédéfini atteint, BMS arrêtera l'équilibre actif et attendra que la prochaine condition d'équilibre soit remplie.
5.2 Principe de fonctionnement de l'équilibre passif
Suivi et jugement :
De même, BMS surveille la tension, le courant, la température et d’autres paramètres de chaque batterie en temps réel.
Lorsque le BMS détecte que la tension d'une seule batterie est trop élevée, il détermine que l'équilibrage passif doit être activé.
Dissipation d'énergie :
BMS active le circuit d'équilibrage passif et se décharge via des résistances connectées en parallèle aux deux extrémités des cellules individuelles de la batterie.
Les batteries haute tension se déchargent à travers des résistances, dissipant l'excès d'énergie sous forme d'énergie thermique, réduisant ainsi leur tension.
Considérations de sécurité :
Pendant le processus d'équilibrage passif, BMS contrôlera strictement le courant et le temps de décharge pour éviter la surchauffe ou d'autres problèmes de sécurité.
Dans le même temps, BMS surveillera en permanence l'état de la batterie pour garantir la sécurité et la fiabilité du processus d'équilibrage.
6. Stratégie de mise en œuvre du contrôle équilibré de charge et de décharge BMS
La stratégie de contrôle de charge et de décharge équilibrée BMS est principalement divisée en deux méthodes : l'équilibrage actif et l'équilibrage passif.
6.1 Stratégie de contrôle d’équilibre actif
Principe:La stratégie de contrôle d'équilibrage actif atteint l'équilibre au sein de la batterie grâce au transfert d'énergie. Lorsque le BMS détecte que la tension de certaines batteries individuelles est trop élevée ou trop basse, il activera le circuit d'équilibrage actif pour transférer l'énergie de ces batteries vers d'autres batteries, réalisant ainsi l'équilibre au sein du bloc-batterie.
Avantages :La stratégie de contrôle d'équilibrage actif présente une efficacité d'utilisation d'énergie élevée et peut obtenir un équilibrage plus efficace au sein du bloc de batterie.
Méthode de mise en œuvre :Ceci est généralement réalisé grâce à des composants de circuit tels que des convertisseurs DC-DC, des inductances, des condensateurs, etc., qui transfèrent l'énergie d'une cellule de batterie à une autre.
6.2 Stratégie de contrôle d'équilibre passif
Principe:La stratégie de contrôle d’équilibre passif atteint l’équilibre au sein du bloc-batterie grâce à la dissipation d’énergie. Lorsque le BMS détecte que la tension de certaines batteries individuelles est trop élevée, il active le circuit d'équilibrage passif pour dissiper l'énergie de ces batteries à travers des résistances, réduisant ainsi leur tension et atteignant l'équilibre au sein du pack de batteries.
Avantages :La stratégie de contrôle d’équilibre passif a une structure simple, peu coûteuse et facile à mettre en œuvre.
Inconvénients :Cependant, le taux d'utilisation de l'énergie est faible, ce qui peut générer de la chaleur et affecter le contrôle de la température de la batterie.
7. L'importance du contrôle équilibré de la charge et de la décharge du BMS
Le contrôle équilibré de la charge et de la décharge du BMS a un impact significatif sur les performances et la durée de vie des batteries. Spécifiquement:
Améliorer la sécurité :En équilibrant le contrôle de charge et de décharge, il est possible d'éviter la surcharge ou la décharge excessive des batteries individuelles, de réduire le risque de panne de batterie et d'améliorer la sécurité des blocs-batteries.
Durée de vie prolongée :Un contrôle équilibré de la charge et de la décharge peut optimiser la distribution d'énergie au sein de la batterie, réduire les différences de performances entre les cellules individuelles et ainsi prolonger la durée de vie de la batterie.
Améliorer les performances :Un contrôle équilibré de la charge et de la décharge peut améliorer la vitesse de charge et l'efficacité de décharge du bloc de batterie, améliorant ainsi les performances globales du système de batterie.
Dernier wordres
Le contrôle équilibré de la charge et de la décharge par BMS est un élément indispensable de la gestion des batteries. En surveillant l'état de charge et de décharge de chaque batterie individuelle dans le bloc-batterie en temps réel et en adoptant des stratégies de contrôle d'équilibre correspondantes, le BMS peut atteindre l'équilibre au sein du bloc-batterie, améliorant ainsi ses performances et sa durée de vie. En regardant vers l’avenir, avec le développement rapide de domaines tels que les véhicules électriques et les systèmes de stockage d’énergie, la technologie des systèmes de gestion de batterie continuera de progresser et d’innover. Nous continuerons à nous consacrer au développement de produits BMS plus avancés et intelligents, offrant aux utilisateurs des services de meilleure qualité et efficaces. Dans le même temps, nous espérons également que davantage d’entreprises se joindront à la recherche et à l’application de systèmes de gestion de batteries, promouvant ainsi conjointement les progrès de la technologie des batteries et le développement de l’industrie des véhicules électriques.
