1 Préparation avant installation : Double adaptation de l’environnement et des équipements
1. Exigences de conformité pour l'environnement d'installation
L'installation d'onduleurs hybrides doit répondre aux quatre conditions fondamentales de « ventilation, évitement de la lumière, sécheresse et sécurité » :
• Température et humidité : la température ambiante doit être contrôlée entre -30 degrés et 60 degrés et l'humidité doit être maintenue entre 10 % et 90 % (sans condensation) pour éviter le vieillissement des composants ou les courts-circuits causés par une température ou une humidité élevée.
• Espace de ventilation : Au moins 30 cm de distance de dissipation thermique doivent être réservés autour de l'équipement, et le haut et le bas doivent être évités de toute obstruction pour garantir que le ventilateur de refroidissement puisse évacuer l'air normalement. En cas d'installation dans une armoire fermée, un système de ventilation forcée supplémentaire doit être configuré
• Distance de sécurité : Tenir à l'écart des flammes nues, des sources de chaleur (telles que les tuyaux de chauffage) et des gaz corrosifs. Gardez une distance d'au moins 1,5 mètre des matériaux inflammables et explosifs et évitez les zones sujettes à l'accumulation d'eau pour empêcher l'eau de pluie de tremper l'équipement.
• Portance et fixation : La surface d'installation doit être plate et répondre aux normes de portance (montage mural supérieur ou égal à 50 kg/㎡, montage au sol supérieur ou égal à 100 kg/㎡). Le mur ou le sol doit être renforcé avec des boulons à expansion pour éviter les vibrations et les déplacements pendant le fonctionnement de l'équipement.
2. Configuration de sécurité du personnel et des outils
• Qualifications du personnel : le personnel d'installation doit détenir un certificat d'électricien, être familiarisé avec les réglementations de sécurité électrique à haute tension et avoir suivi une formation spécialisée sur le fonctionnement des onduleurs hybrides pour comprendre la logique de câblage des équipements et les mécanismes de protection.
• Équipements de protection : Gants isolés (tenue à une tension supérieure ou égale à 1000V), chaussures isolées, lunettes de protection obligatoires. Lors de travaux en hauteur, les ceintures de sécurité doivent être portées pour éviter tout contact direct avec des pièces sous tension.
• Préparation de l'outil : équipé d'une clé d'isolation, d'une clé dynamométrique (utilisée pour la fixation des bornes, la valeur de couple doit correspondre aux exigences de l'équipement, généralement 8-12N·m), d'un multimètre (pour détecter la tension et le courant), d'un testeur d'isolation (pour détecter la résistance d'isolation), d'une pince à sertir, etc. Avant d'utiliser l'outil, les performances d'isolation doivent être vérifiées pour garantir l'absence de dommages.
3. Inspection et vérification des équipements et accessoires
Avant l'installation, il est nécessaire de vérifier les équipements et accessoires un à un :
• Aspect de l'équipement : Vérifiez que le boîtier de l'onduleur est exempt de déformations ou de fissures, que l'écran d'affichage et les voyants lumineux sont intacts et que les bornes de câblage ne sont pas oxydées ou desserrées.
• Intégrité des accessoires : vérifiez le support d'installation, les boulons de fixation, les câbles isolés (les lignes CC doivent correspondre à la tension photovoltaïque/batterie, les lignes CA doivent s'adapter aux spécifications du réseau), les lignes de communication, les instructions, etc. La section transversale du câble doit répondre aux exigences actuelles (telles que les équipements de 10 kW, il est recommandé que les lignes CC soient supérieures ou égales à 6 mm², les lignes CA doivent être supérieures ou égales à 10 mm²)
• Correspondance des paramètres : vérifiez si la puissance nominale et la plage de tension d'entrée de l'onduleur correspondent aux paramètres du générateur photovoltaïque et de la batterie de stockage d'énergie (par exemple, la tension photovoltaïque en circuit ouvert doit être dans la plage de tension d'entrée maximale de l'onduleur et la tension de la batterie doit être adaptée à l'interface de stockage d'énergie de l'onduleur), pour éviter les dommages à l'équipement causés par une inadéquation des paramètres.
2 Processus d'installation standardisé : étapes complètes du câblage au débogage
1. Fixation de l'équipement et opération de câblage

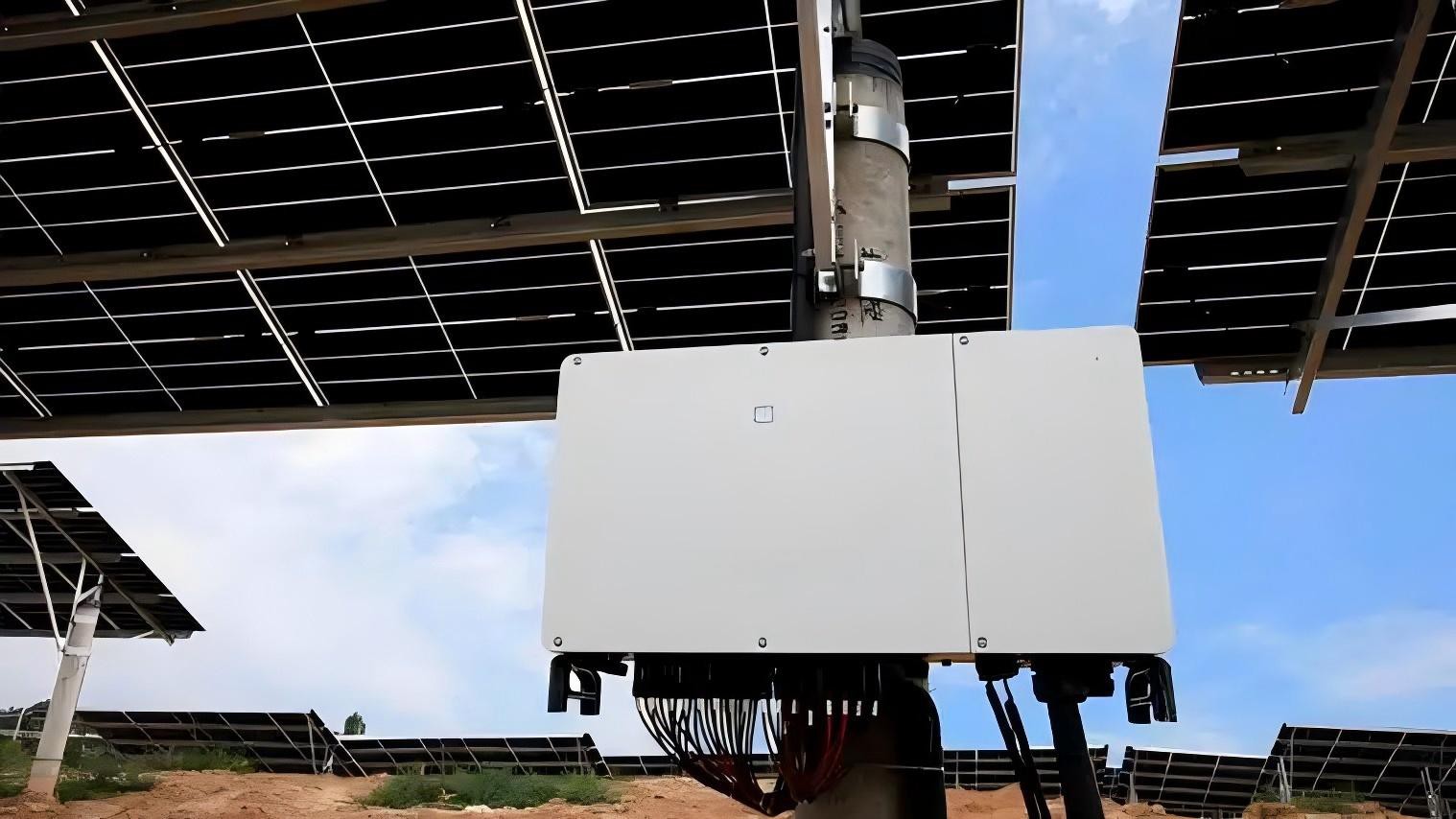

Étape 1 : Équipement fixe
L'installation murale nécessite d'abord de fixer le support au mur porteur-, de calibrer la planéité du support avec un niveau (erreur inférieure ou égale à 2 mm), puis d'accrocher l'onduleur sur le support et de verrouiller les boulons de fixation ; L'installation au sol nécessite de placer l'équipement sur une base préfabriquée en ciment ou un support métallique, de s'assurer que le corps est vertical et de fixer le fond avec des boulons pour éviter tout déplacement.
Étape 2 : Opération de câblage
Câblage côté CC : Tout d'abord, débranchez l'interrupteur principal entre le générateur photovoltaïque et la batterie de stockage d'énergie. Connectez les fils photovoltaïques positifs et négatifs aux bornes « PV+ » et « PV - » de l'onduleur, respectivement. Connectez les fils positif et négatif de la batterie aux bornes « BAT+ » et « BAT - ». Lors du câblage, distinguez les pôles positifs et négatifs pour éviter une connexion inversée ; La fixation des bornes nécessite que les clés dynamométriques fonctionnent selon le couple spécifié pour éviter la surchauffe causée par les connexions virtuelles ; Une fois le câblage terminé, enveloppez la partie exposée du terminal avec du ruban isolant, puis installez le capot de protection.
Câblage côté CA : connectez le fil sous tension (L), le fil neutre (N) et le fil de terre (PE) du réseau électrique aux bornes « AC L », « AC N » et « AC PE » de l'onduleur, respectivement. Le fil de terre doit être connecté en premier et avoir un bon contact pour garantir que la résistance de mise à la terre est inférieure ou égale à 4 Ω ; Si une connexion au réseau est nécessaire, des contacteurs de réseau et des compteurs supplémentaires doivent être connectés. Le câblage des compteurs doit suivre les spécifications de l'entreprise du réseau électrique, en distinguant les lignes « entrantes » et « sortantes ».
Connexion de la ligne de communication : connectez la ligne de communication (telle que RS485, Ethernet) entre l'onduleur et la plate-forme de surveillance (ou APP) au port correspondant, en vous assurant que les broches correspondent. Lorsque la distance de communication dépasse 100 mètres, un amplificateur de signal doit être ajouté.
2. Tests d'isolation et vérification de la sécurité
Test de résistance d'isolement : utilisez un testeur d'isolement pour tester séparément la résistance d'isolement du côté CC (terre photovoltaïque, terre de la batterie) et du côté CA (terre du réseau), avec une exigence d'au moins 100 M Ω. Si la valeur de résistance est trop faible, vérifiez si les câbles sont endommagés ou si les bornes de câblage sont endommagées par l'humidité.
Détection de tension : fermez les interrupteurs photovoltaïques et de batterie, utilisez un multimètre pour détecter la tension d'entrée CC de l'onduleur et confirmez que la tension se situe dans la plage d'adaptation de l'équipement (telle que 300 V-800 V) pour éviter les surtensions ou les sous-tensions.
Détection de mise à la terre : utilisez un testeur de résistance de mise à la terre pour mesurer la résistance de mise à la terre de l'équipement, en vous assurant qu'elle est inférieure ou égale à 4 Ω. Si la résistance dépasse la norme, il est nécessaire d'ajouter des électrodes de mise à la terre ou d'optimiser la grille de mise à la terre.
3. Débogage du système et fonctionnement d'essai
Étape 1 : paramétrage
Connectez l'alimentation de l'onduleur, entrez dans l'interface de configuration via l'écran d'affichage ou l'application et configurez les paramètres de base : y compris la tension/fréquence du réseau (telle que 220 V/50 Hz), la tension de coupure de charge et de décharge - (correspondant au type de batterie, tel que le lithium fer phosphate 3,65 V/unité), le mode connecté au réseau (connecté au réseau/hors réseau/hybride), les périodes de prix de l'électricité de pointe et de vallée, etc.
Étape 2 : débogage sans charge
Débranchez la charge et l'interrupteur du réseau, démarrez l'onduleur pour passer en fonctionnement à vide-, observez les données de l'écran d'affichage : si la tension CC, la tension de sortie CA, la fréquence sont normales, si le voyant est sans erreur (si le voyant de défaut n'est pas allumé), si le ventilateur démarre et s'arrête automatiquement en fonction de la température ; En cas d'anomalie de tension ou d'alarme, mettez l'appareil hors tension pour vérifier le câblage et les paramètres.
Étape 3 : opération d'essai en charge
Tout d'abord, connectez 10 % à 30 % de la charge nominale (comme la connexion de l'éclairage et des réfrigérateurs dans des scénarios domestiques), faites fonctionner pendant 1 heure et surveillez si la puissance de sortie et la température du module sont stables ; Augmentez progressivement la charge jusqu'à pleine charge et faites fonctionner en continu pendant 24 heures, en enregistrant les données de tension, de courant et de température pour garantir l'absence de surchauffe, de déclenchement ou d'autres problèmes ; Le scénario de connexion au réseau nécessite de contacter la société de réseau électrique pour acceptation une fois que l'opération d'essai est normale. Ce n'est qu'après avoir passé l'acceptation qu'il peut être officiellement connecté au réseau.
3 Stratégie d'exploitation et de maintenance quotidienne : maintenance préventive et surveillance de l'état
1. Plan d'inspection périodique
Établir un système d'inspection à trois -niveaux : "inspection quotidienne + inspection hebdomadaire + inspection trimestrielle :
Inspection quotidienne (combinaison à distance/sur site-) : les données en temps réel, notamment la puissance d'entrée et de sortie, le SOC de la batterie, la température de l'appareil, le mode de fonctionnement, etc. peuvent être consultées via l'application de surveillance, en mettant l'accent sur l'existence de messages d'alarme (tels que surchauffe et surtension) pour garantir l'absence d'anomalies.
Inspection hebdomadaire (inspection sur site : nettoyez la poussière sur la surface de l'équipement et les trous de dissipation thermique, utilisez une brosse douce ou de l'air comprimé (pression inférieure ou égale à 0,3 MPa) pour nettoyer le tamis du filtre du ventilateur et évitez le blocage de la poussière qui affecte la dissipation thermique ; Vérifiez si les bornes de câblage sont desserrées et si les câbles sont vieillis ou endommagés. Si les bornes surchauffent ou sont décolorées (comme des barres de cuivre qui noircissent à cause de l'oxydation), elles doivent être resserrées ou remplacées.
Inspection trimestrielle (tests professionnels) : utilisez un multimètre pour mesurer la tension et le courant des côtés DC et AC, et confirmez que l'écart par rapport à la valeur nominale est inférieur ou égal à 5 % ; Utilisez un thermomètre infrarouge pour mesurer la température du module d'alimentation et des bornes. Pendant le fonctionnement normal, la température doit être inférieure ou égale à 60 degrés ; Vérifier la résistance de mise à la terre et la résistance d'isolement pour garantir le respect des normes de sécurité ; Calibrez les paramètres de charge et de décharge et ajustez le seuil SOC en fonction de la dégradation de la batterie (si la capacité de la batterie diminue de 10 %, la tension de coupure de charge-peut être abaissée de 5 %).
2. Points clés d'exploitation et de maintenance pour des conditions de travail particulières
Saison à haute température : augmentez la fréquence d'inspection (par exemple deux fois par semaine), nettoyez les débris dans le canal de refroidissement, vérifiez l'état de fonctionnement du ventilateur. Si la température ambiante dépasse 40 degrés, installez des pare-soleil ou des ventilateurs de refroidissement forcés autour de l'équipement pour éviter la réduction de puissance causée par une température élevée.
Saison des basses températures : Avant de démarrer l'équipement, il est nécessaire de confirmer que la température ambiante est supérieure ou égale à -10 degrés. Si la température est trop basse, la fonction de préchauffage peut être activée en premier (prise en charge par certains modèles) et l'équipement peut être démarré une fois que la température dépasse 5 degrés ; Lors du chargement de la batterie, il est nécessaire de contrôler le courant de charge pour éviter la précipitation de dendrites de lithium causée par une charge à basse température et à courant élevé.
Saison des orages : vérifiez si le dispositif de protection contre la foudre (tel que le parafoudre) est intact, vérifiez si l'équipement est humide après la pluie et si de la condensation se trouve sur les bornes de câblage, coupez l'alimentation et séchez-le avant de l'utiliser ; Le système connecté au réseau doit prêter attention aux fluctuations de tension dans le réseau électrique pour éviter les dommages aux équipements causés par la foudre.
4 Dépannage courant : positionnement précis et efficacemanipulation
1. Diagnostic et solution des défauts typiques
L'onduleur ne peut pas démarrer : vérifiez d'abord si la tension d'entrée CC se situe dans la plage appropriée. Si la tension est trop basse (par exemple un rayonnement photovoltaïque insuffisant), attendez que la lumière augmente. Si la tension est trop élevée, vérifiez s'il y a trop de panneaux photovoltaïques en série ; Deuxièmement, vérifiez si l'interrupteur d'alimentation est complètement fermé, y compris l'interrupteur principal côté CC et le bouton d'alimentation de l'appareil ; Si tout ce qui précède est normal, il se peut que le fusible interne soit grillé et que le fusible de même spécification doive être remplacé après une panne de courant (reportez-vous au manuel de l'équipement pour déterminer les paramètres du fusible).
Défaillance de connexion au réseau et signalement d'une « anomalie du réseau électrique » : utilisez d'abord un multimètre pour détecter la tension et la fréquence du réseau électrique. S'il dépasse la plage d'adaptation de l'équipement (telle que tension 220 V ± 10 %, fréquence 50 Hz ± 0,5 Hz), contactez la société du réseau électrique pour la manipulation ; Si les paramètres du réseau sont normaux, vérifiez si la connexion au réseau est incorrecte, en vous concentrant sur la vérification si le fil sous tension (L) et le fil neutre (N) sont connectés à l'envers et si le fil de terre est en bon contact ; Si le câblage est correct, il peut s'agir d'un faux déclenchement de la protection anti îlotage. Vous pouvez essayer de redémarrer l'appareil. Si l'erreur persiste, vous devez contacter le fabricant pour calibrer les paramètres de protection.
La batterie ne peut pas être chargée : vérifiez d’abord la tension réelle de la batterie. Si la tension est inférieure à la valeur de coupure de décharge- (comme dans le cas d'une batterie au lithium fer phosphate inférieure à 2,5 V/élément), la batterie doit d'abord être activée via un chargeur externe ; Si la tension de la batterie est normale, entrez dans l'interface des paramètres de l'appareil pour vérifier le réglage de la tension de coupure de charge - et confirmer qu'il correspond au type de batterie (comme la tension de coupure de charge - des batteries au lithium ternaires est généralement de 4,2 V/cellule) ; Si les réglages des paramètres sont corrects, il peut s'agir d'un défaut dans le système de gestion de batterie (BMS). La batterie doit être déconnectée et remise sous tension. Si elle ne peut toujours pas être chargée, l’état de la batterie doit être vérifié et une batterie gravement affaiblie doit être remplacée.
Puissance de sortie insuffisante : vérifiez d'abord l'irradiation photovoltaïque. Si l'irradiance est inférieure à 200 W/㎡ (nuageux ou en soirée), cela est considéré comme une diminution de puissance normale ; Si l'irradiation est suffisante, vérifier la température de l'équipement. S'il dépasse 60 degrés, nettoyez le canal de dissipation thermique et réduisez la température du module ; En même temps, vérifiez si la puissance de charge dépasse la puissance nominale de l'onduleur. Si la charge est surchargée, réduisez l'utilisation d'équipements électriques pour garantir que la puissance de la charge se situe dans la plage nominale ; Si tout ce qui précède est normal, cela peut être dû à une dégradation des performances du panneau photovoltaïque ou de la batterie. Il est nécessaire de tester la tension en circuit ouvert et la capacité de la batterie du panneau photovoltaïque et de remplacer les composants aux performances inférieures aux normes.
Erreur sur l'écran d'affichage « protection contre la surchauffe » : Tout d'abord, vérifiez si le ventilateur de refroidissement tourne normalement. Si le ventilateur s'arrête, remplacez le moteur du ventilateur ou nettoyez tout corps étranger coincé dans le ventilateur ; Ensuite, vérifiez la température ambiante. Si la température dépasse 45 degrés, améliorez les conditions de ventilation, par exemple en installant des pare-soleil ou en ajoutant des ventilateurs de refroidissement ; Si le ventilateur et l'environnement sont normaux, il peut s'agir d'un dysfonctionnement du module d'alimentation. Un thermomètre infrarouge doit être utilisé pour détecter la température du module. Si la température locale dépasse 80 degrés, le fabricant doit être contacté pour la réparation ou le remplacement du module d'alimentation.
2. Intervention d'urgence et précautions de sécurité
Arrêt d'urgence : en cas de fumée sur l'équipement, de bruit anormal ou d'odeur âcre, appuyez immédiatement sur le bouton d'arrêt d'urgence-, débranchez les interrupteurs CC et CA, restez à l'écart de l'équipement et appelez le numéro de téléphone-après-vente du fabricant. Il est interdit de le démonter soi-même
Enregistrement des défauts : lorsqu'un défaut se produit, le code d'erreur, l'heure du défaut et les conditions de fonctionnement actuelles (telles que la puissance de charge et la température ambiante) doivent être enregistrés pour permettre au fabricant de localiser rapidement le problème.
Lien après-vente : si le problème ne peut pas être résolu par lui-même (par exemple, un dommage à un composant interne), un personnel après-vente-qualifié doit être contacté pour la réparation. Il est interdit aux non-professionnels de démonter les composants haute-tension pour éviter un choc électrique ou des dommages secondaires à l'équipement.
