Qu'est-ce qu'une armoire de distribution photovoltaïque ?
Une armoire de distribution est une armoire du système électrique chargée de distribuer l'énergie électrique et les lignes électriques, de surveiller les équipements électriques et d'intégrer les composants électriques pour le contrôle.
Un boîtier de distribution se compose généralement d'un corps de boîtier, de disjoncteurs, de protecteurs de surtension et de sous-tension à réarmement automatique, de parasurtenseurs, de disjoncteurs de secours pour parasurtenseurs et de commutateurs d'isolement.
Les matériaux courants des boîtes sont principalement des boîtes en acier inoxydable et des boîtes en tôle galvanisée. Les avantages du corps de la boîte en acier inoxydable sont la prévention de la rouille et de la corrosion, l'étanchéité à l'eau et à la poussière, la robustesse et la durabilité, une installation facile, etc. Les avantages de la boîte en tôle galvanisée sont la prévention de la rouille et de la corrosion, une apparence belle et durable et un prix bas.

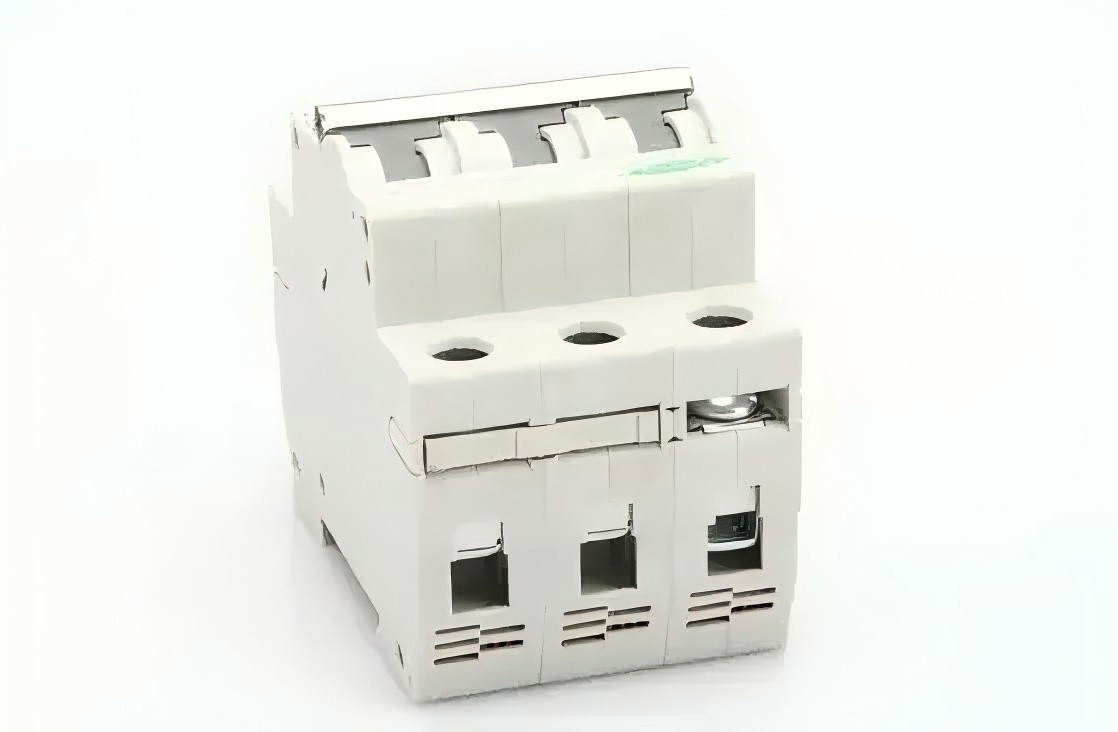

La fonction principale d'un disjoncteur est de couper le circuit après un court-circuit ou une surcharge. Selon la tension, il est divisé en 220 V monophasé et 400 V triphasé. Les spécifications courantes telles que 16A, 25A, 32A, 40A, 50A et 63A sont sélectionnées en fonction du courant nominal.
Le nom complet du protecteur d'action de courant résiduel est dispositif de protection contre le courant résiduel, qui détecte principalement le courant anormal via un dispositif de protection contre le courant résiduel pour mettre en œuvre une protection contre le courant résiduel.
La fonction du protecteur de surtension et de sous-tension à réinitialisation automatique est de se déconnecter automatiquement (avec un voyant rouge allumé pendant la protection) lorsque la tension de ligne dépasse sa propre plage de protection, coupant ainsi l'alimentation électrique ; Lorsque la tension de ligne est détectée comme étant revenue à la plage normale, elle peut se fermer automatiquement.
Le parasurtenseur, également connu sous le nom de parafoudre, parafoudre, etc., est un dispositif électronique qui assure la protection de sécurité de divers équipements électroniques, instruments et lignes de communication. Le principe de fonctionnement est que lorsqu'un courant ou une tension de surtension se produit soudainement dans un circuit électrique ou une ligne de communication en raison d'interférences externes, le parasurtenseur peut conduire et se détourner en très peu de temps, évitant ainsi d'endommager d'autres appareils du circuit causés par la surtension. .

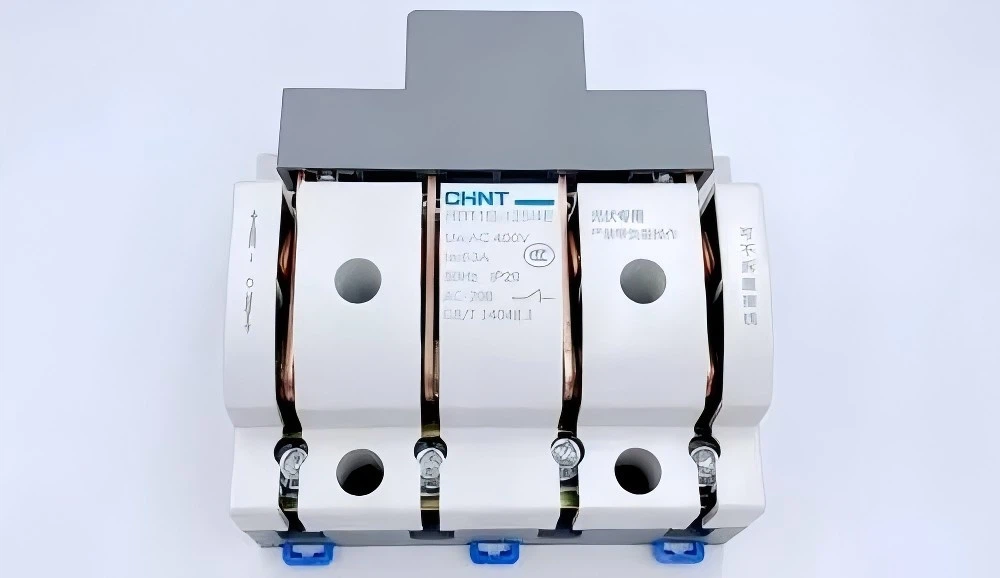

Les interrupteurs d'isolement et les interrupteurs à couteau peuvent garantir une isolation fiable entre l'onduleur et le réseau électrique en cas de panne ou de maintenance du système photovoltaïque.
Les armoires de distribution photovoltaïques sont divisées en armoires de distribution CC et armoires de distribution CA en fonction des formes d'onde de tension.
L'armoire de distribution CC est principalement utilisée pour faire converger l'entrée d'alimentation CC des modules photovoltaïques et les connecter aux onduleurs ou alimenter directement d'autres charges CC (telles que des batteries, des sources d'alimentation de charge, etc.). Des unités de surveillance intelligentes peuvent être configurées selon les besoins pour détecter la tension et le courant de tous les circuits convergents, facilitant ainsi la gestion du système.
La fonction principale de l'armoire de distribution de communication dans le système de distribution de la centrale photovoltaïque est de commuter l'onduleur de secours, d'assurer l'alimentation électrique normale du système photovoltaïque et également de mesurer l'énergie électrique de la ligne.
Dans le même temps, l'armoire de distribution photovoltaïque CA est équipée de dispositifs de protection contre la foudre, de production d'énergie et de mesure de l'électricité basés sur la charge réelle de l'utilisateur et les paramètres électriques du système photovoltaïque. Il est également équipé de compteurs d'énergie intelligents et communique avec le système de surveillance via RS485.
Il existe différentes méthodes d'installation des coffrets de distribution :

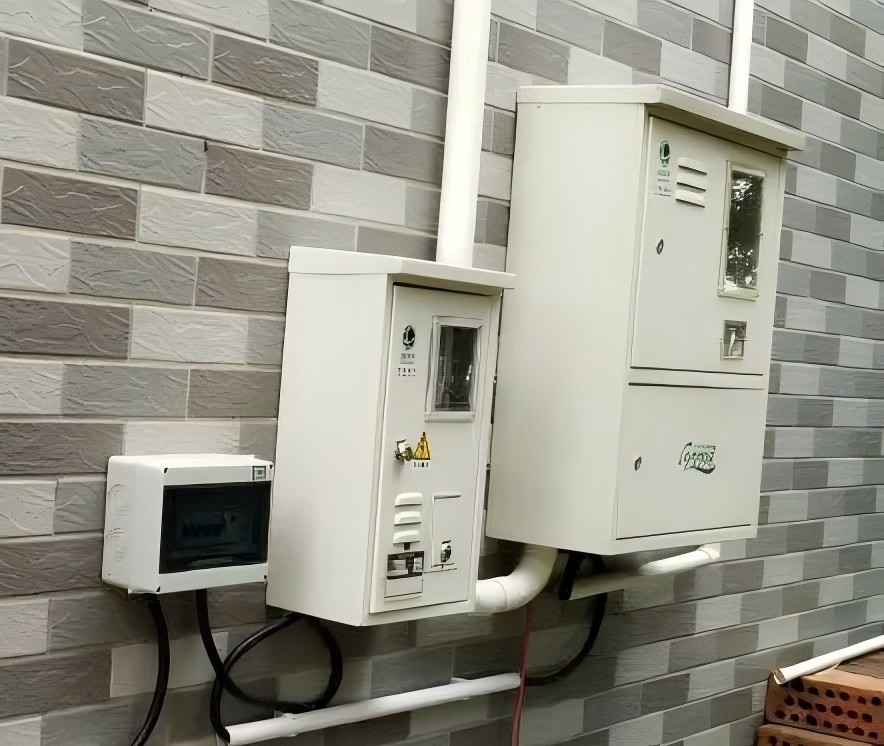

L'installation murale consiste à fixer le boîtier de distribution au mur. Cette méthode d'installation doit prendre en compte la capacité portante du mur et si le matériau et la structure du mur sont adaptés à l'installation. Généralement, les centrales photovoltaïques domestiques ou photovoltaïques à petite échelle utiliseront une installation murale.
L'installation du support consiste à installer le boîtier de distribution sur le support pour faciliter le câblage et l'entretien. Généralement utilisé pour les centrales photovoltaïques à grande échelle.
L'installation au sol fait référence au placement de l'armoire de distribution au sol, en tenant compte de la construction de l'infrastructure, et convient aux centrales électriques à grande échelle.
Le boîtier de distribution a besoin d'une bonne ventilation pour éviter la surchauffe de l'équipement. Lors de l'installation d'un boîtier de distribution, il est nécessaire de déterminer s'il y a suffisamment d'espace autour et s'il y a suffisamment d'ouvertures de ventilation.
Qu'il s'agisse d'une installation murale ou sur support, il faut s'assurer qu'il est stable et évite les secousses. Lors de l'installation du boîtier de distribution, il est nécessaire de s'assurer que le matériau et la structure du support peuvent supporter le poids du boîtier de distribution et résister à l'influence de l'environnement extérieur.
Lors de l'installation du coffret de distribution, il est nécessaire d'étiqueter chaque câble et équipement, et d'indiquer clairement les instructions sur le coffret de distribution. Cela peut faciliter la maintenance et l'exploitation futures, en évitant les erreurs causées par un étiquetage peu clair.
